桥梁桩基水磨钻施工处理断桩开挖

桥梁桩基水磨钻施工处理断桩开挖，是一种通过水磨钻在断桩桩芯钻孔抽芯，逐步清除断桩缺陷部分，为后续接桩做准备的施工方法。以下是其具体的施工流程及相关要点：

施工准备：进行场地平整，确保施工设备能够顺利就位。对断桩进行详细检测，确定断桩的位置、长度及缺陷程度等。同时，准备好水磨钻设备、水泵、钢楔、卷扬机等施工机具，并检查其性能是否良好。

钻取四周砼：沿桩基钢筋笼内侧布置取芯点，取芯直径一般为 150mm，取芯圆之间的距离为 130mm。依次钻取外周的每个砼芯，取出的砼芯高约 500mm，使桩芯体砼外围形成一个环形临空面。

钻取中间砼：沿孔桩半径钻取砼芯，将桩芯砼体等分成三等份，以便于砼体破裂。对于孔径较大的桩基，待所有水磨钻钻孔连成一个环后，桩芯就和桩壁分离，形成桩芯的临空面。

分裂砼体：用手电钻在桩芯砼体上钻眼，再将桩砼分成六等份。然后沿桩基径向手电钻钻出的孔内打入钢楔，用大锤锤击钢楔使砼体获得一个水平的冲击力，在水平冲击力作用下砼沿铅锤面被拉裂，底部会发生水平剪切破裂。依次分裂砼体，直至该层桩芯砼体全部被破裂。

出渣：一次单循环施工作业后，将水磨钻钻出的砼芯进行依次出渣，出渣从桩孔的一侧进行，然后插入钢楔，击打钢楔分裂砼后再进行一次出渣。如此反复循环，直至挖至缺陷段位置。

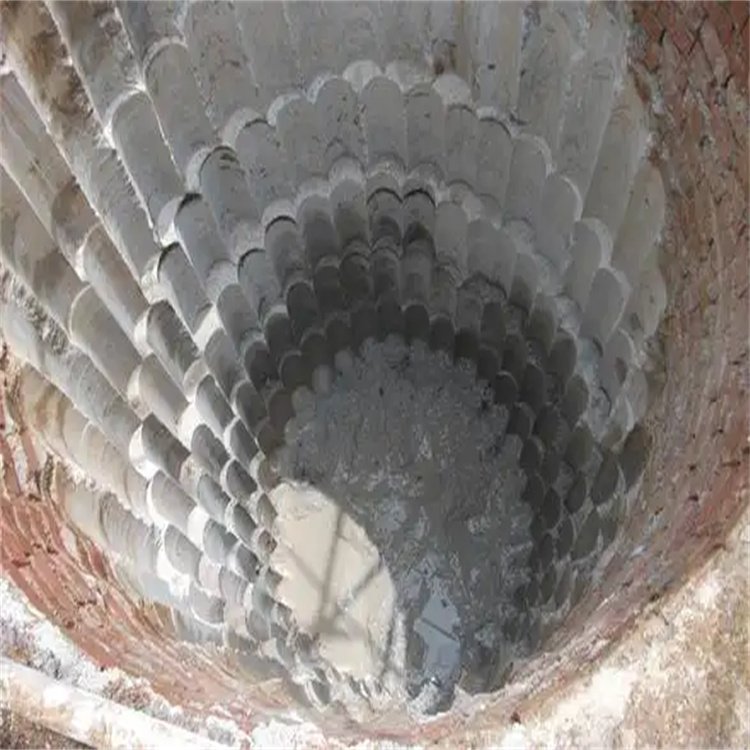

桩孔修正：由于水磨钻钻芯后桩基孔壁呈锯齿状，为保证有效桩径，桩外环采用人工风镐凿除，露出钢筋笼，保证钢筋笼有 7cm 保护层。

成孔检查与验收：检查孔底沉渣是否清理干净，孔径、孔深、倾斜度是否符合要求。先检查孔口的孔径，然后使用垂线、钢尺检查倾斜度及孔深，要求孔径和孔深不小于设计值，倾斜度不大于桩长的 0.5%。

后续处理：成孔检查与验收合格后，采用 C35 砼重新灌注桩身砼，待强度达到 80% 再重新进行复测，确保桩基质量符合设计要求。
