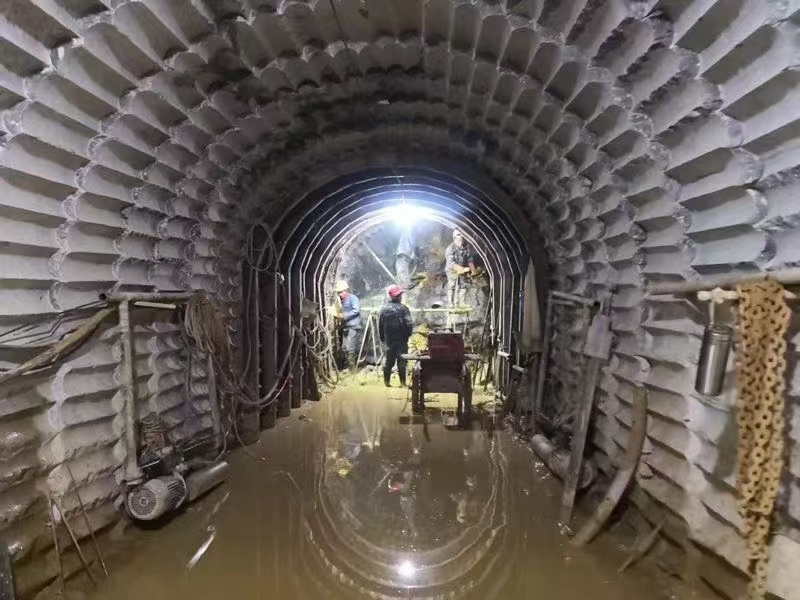

水磨钻在硬岩（如微风化花岗岩、玄武岩，单轴抗压强度＞80MPa）隧道开挖中，核心思路是通过 “密集钻孔预裂 + 分块破碎剥离” 减少硬岩对设备的磨损，同时控制掌子面稳定。相比软岩，硬岩流程需强化 “钻孔效率优化” 和 “破碎顺序管控”，具体流程如下，可分为施工准备、掌子面作业、出渣与支护衔接、循环验收四大阶段：
一、施工准备阶段：为硬岩钻凿 “扫清障碍”
硬岩开挖前需重点解决 “设备适配”“参数标定” 和 “安全防护” 问题，避免后续工序反复调整：
设备与耗材选型：适配硬岩特性
核心设备配置：选用液压驱动水磨钻机组（而非手动机型），钻杆需为高强度合金材质（抗弯折强度≥1200MPa），钻头选用孕镶金刚石钻头（粒径 50-80 目，胎体硬度 HRC35-40，适配硬岩研磨性），单台机组功率不低于 7.5kW（保证钻孔压力≥0.8MPa）。
辅助设备：配备高压清水泵（流量≥50L/min，压力≥1.2MPa，满足钻头冷却 + 排渣需求）、小型液压破碎锤（冲击能≥80J，用于孔间硬岩破碎，替代人工锤击）、隧道通风机（风量≥200m³/min，解决硬岩钻孔粉尘浓度高的问题）。
技术参数标定：确定钻孔核心指标
提前在掌子面附近的硬岩试块上做 “钻孔试验”，确定关键参数：
钻孔直径：优先选 Φ100-150mm（硬岩中孔径过小易卡钻，过大则钻头损耗快）；
孔距与排距：孔距控制在 30-40cm（比软岩小 10-15cm，通过密集孔削弱硬岩整体性），排距比孔距小 5-10cm（形成 “梅花形布孔”，减少孔间岩柱强度）；
钻孔深度：单次钻孔深度 = 设计循环进尺 + 5-10cm（通常硬岩循环进尺控制在 0.5-0.8m，避免钻孔过深导致钻杆晃动）。
掌子面预处理：明确开挖轮廓
测量放线：用全站仪标记隧道开挖轮廓线（超挖控制值≤5cm）、分块边界线（将掌子面分为 “周边孔区” 和 “中部掏槽区”，硬岩需先掏槽形成临空面，减少后续破碎阻力）；
安全检查：清除掌子面表层松动岩块（用撬棍人工清理），检查隧道拱顶、边墙支护是否牢固（硬岩开挖中若有局部裂隙，需提前用锚杆锚固，防止钻孔时掉块）。
二、掌子面核心作业阶段：“钻孔→破碎→修边” 三步法
硬岩开挖的核心是 “先通过钻孔切断岩块整体性，再用机械破碎降低难度”，需严格按 “掏槽→周边→中部” 的顺序作业，避免硬岩应力集中导致设备损坏：
步骤 1：掏槽孔钻孔 —— 为硬岩破碎 “创造临空面”
作用：在掌子面中部钻设密集孔，形成 “掏槽腔”，让后续周边孔破碎时有足够空间释放应力（硬岩无临空面时，破碎阻力会增加 30%-50%）。
操作：
按标记在掌子面中心区域布掏槽孔，孔数根据断面大小定（如 3㎡小断面布 6-8 孔，10㎡断面布 12-15 孔），孔深比设计循环进尺深 5cm（保证掏槽腔深度足够）；

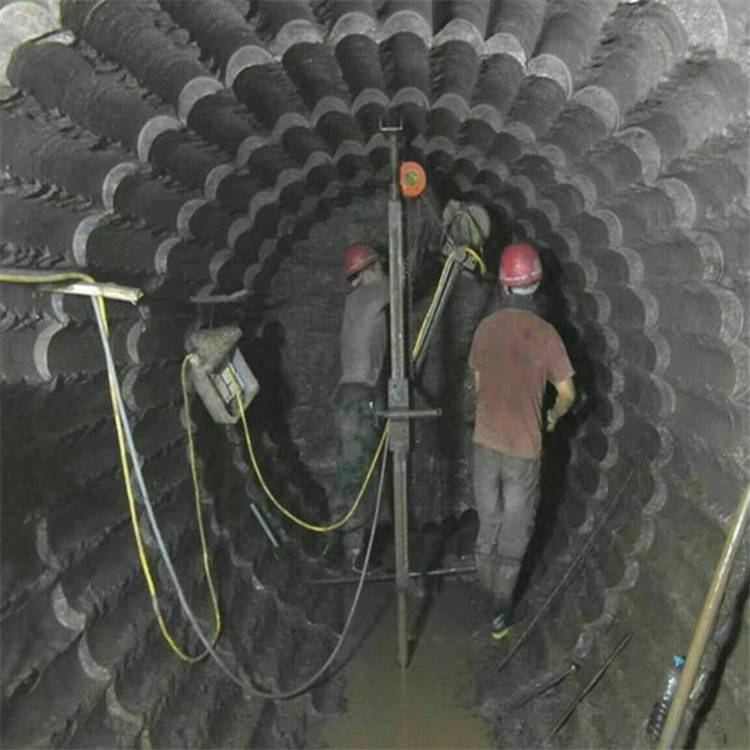

钻孔时保持钻杆垂直掌子面（偏差≤2°，避免孔位偏移导致掏槽腔不规则），每钻完 1 孔立即用高压水冲洗孔内岩粉（硬岩岩粉颗粒细，易堵塞孔底，影响后续破碎）。
步骤 2：周边孔钻孔 —— 控制隧道轮廓精度
作用：沿开挖轮廓线钻孔，形成 “预裂面”，减少后续破碎对隧道周边硬岩的扰动，控制超挖。
操作：
沿轮廓线布周边孔，孔距 25-35cm（比掏槽孔更密，确保预裂效果），孔位偏差≤3cm（硬岩超挖后修补难度大，需严格控制）；
周边孔钻孔时，钻杆需向隧道外侧倾斜 1-2°（形成 “外插角”，避免后续支护时轮廓线内缩），钻孔深度与掏槽孔一致。
步骤 3：分块破碎 —— 从 “临空面” 向 “周边” 推进
核心原则：硬岩破碎需 “先掏槽、后周边、再中部”，避免硬岩整体受力导致掌子面坍塌；优先用液压破碎锤，减少人工劳动强度。
操作：
先破碎 “掏槽孔区” 的岩块：用破碎锤从掏槽腔边缘向中心破碎，将岩块分解为≤50cm 的小块（硬岩块度过大易卡出渣设备）；
再破碎 “中部孔间岩柱”：按 “从内到外” 顺序，逐块破碎掏槽区与周边孔之间的岩柱，每破碎一块立即清理，避免堆积影响后续作业；
最后修整 “周边轮廓”：沿周边孔预裂面，用小功率破碎锤（冲击能≤50J）小心剥离剩余岩块，若有超挖（＞5cm）或欠挖（＞3cm），用人工凿岩机修凿（硬岩修整需轻击，避免破坏轮廓线）。
三、出渣与支护衔接：避免硬岩掌子面长时间暴露
硬岩虽整体性强，但钻孔后岩块间裂隙易扩展，需缩短 “破碎 - 支护” 间隔，流程如下：
出渣作业：控制速度，减少扰动
用小型装载机（斗容 0.5-1m³）配合矿用三轮车出渣，出渣时避免装载机铲斗碰撞掌子面岩块（硬岩碰撞易产生火花，且可能导致松动岩块掉落）；
每循环出渣完成后，用高压水冲洗掌子面和隧道底板（清除残留岩粉，便于下一循环放线）。
及时初期支护：硬岩也需 “控风险”
支护时机：硬岩掌子面暴露时间≤4 小时（若岩性有裂隙，需立即支护）；
支护方式：优先采用 “喷射混凝土 + 锚杆” 支护，喷射混凝土强度等级≥C25（硬岩隧道支护需匹配岩压，避免后期开裂），锚杆选用中空注浆锚杆（长度≥2.5m，锚固硬岩深层裂隙）；
支护前检查：用地质雷达扫描掌子面后方 1-2m 范围，确认无隐伏裂隙后再施工（硬岩隐伏裂隙易导致后期塌方）。
四、循环验收与调整：优化下一轮硬岩开挖参数
硬岩开挖每完成 1 个循环（进尺 0.5-0.8m）后，需做 “验收 + 参数优化”，避免持续损耗设备：
循环验收：重点查 “精度” 和 “设备损耗”
断面验收：用激光断面仪测量开挖轮廓，超挖量需≤5cm，欠挖量≤3cm，若超标需分析钻孔偏差原因（如钻杆晃动、钻头磨损）；
设备检查：检查金刚石钻头胎体磨损情况（若胎体磨损＞3mm，需更换钻头）、钻杆是否弯曲（硬岩钻孔易导致钻杆变形，弯曲度＞1° 需更换）。
参数调整：根据硬岩实际特性优化
若钻孔时钻头磨损过快（如每米进尺耗 1.5 支钻头以上），可更换胎体更硬的钻头（HRC40-45），或适当减小钻孔直径（如从 Φ150mm 改为 Φ120mm）；
若破碎时硬岩整体性过强（破碎锤效率低），可增加掏槽孔数量（如每循环多布 2-3 孔），或缩小孔距（从 30cm 改为 25cm），强化预裂效果。
硬岩开挖关键注意事项
冷却与排渣：硬岩钻孔的 “生命线”
钻孔时必须持续高压喷水，若停水超过 5 分钟，需立即停止钻孔（硬岩钻孔摩擦生热快，缺水会导致钻头金刚石颗粒脱落，寿命骤减 50% 以上）。
安全防护：防范硬岩特有风险
作业人员需戴 “防冲击护目镜”（硬岩破碎易产生飞溅岩屑）、“防滑安全帽”（掌子面潮湿，避免滑倒时头部受伤）；
隧道内严禁吸烟（硬岩钻孔粉尘浓度高，遇火花易引发粉尘爆炸），通风机需 24 小时运转（粉尘浓度需控制在 8mg/m³ 以下）。
设备保养：延长硬岩作业寿命
每天作业结束后，需拆解水磨钻钻头，用钢丝刷清理胎体残留岩粉，再涂抹防锈油；液压破碎锤需检查液压油黏度（硬岩作业液压油温度高，每周需更换 1 次滤芯）。
综上，水磨钻硬岩隧道开挖的核心是 “以钻孔控破碎、以支护控风险”，通过密集预裂孔削弱硬岩强度，配合液压设备降低作业难度，同时严格控制循环节奏，平衡效率与安全。该流程仅适用于 “短隧道、小断面、爆破不可行” 的硬岩场景，若隧道长度＞500m 或断面＞10㎡，需优先考虑 “水磨钻 + 微震爆破” 组合工艺，提升效率。
